旋轉破碎機的開發和改進與顎式破碎機基本相似，也在向大型化方向發展，并在降低破碎機的高度和重量方面進行了改進。為了大型設備的安全運行和易于操作，國內外都在大力發展具有水力保險和出礦口水力調節的家庭破碎機。例如，美國A.C公司生產的winner型回轉破碎機的礦石進料粒度為1520毫米，生產能力為6600t/h。其液壓系統具有支持脾錐破碎、調節出礦間隙大小和實現過載保護3個功能。美國Rex Nord公司生產的重型液壓回轉破碎機，生產能力為6960t/h。瑞典Dianga de Shamar公司生產的BS1600頂級單缸液壓回轉破碎機，礦石進料口尺寸為1600 mmx3700mm，生產能力為2500立方米/h。
由于旋轉破碎機的處理能力大，總允許進料塊往往與牛的生產能力不兼容。即，允許進料塊小，生產能力大。因此，生產了顎式旋轉破碎機 (也稱為顎式破碎機)。主體結構基本上是旋轉破碎機，但礦石入口的一側向外擴大，另一側封閉。這樣，與相同規格的旋轉破碎機相比，礦塊的尺寸將增加近一倍。同時，在破碎腔內形成破碎腔。礦石被粗略粉碎后，它進入機器的下部，然后再次被粉碎。因此，顎式旋轉采礦機可以進行兩段礦石破碎。因此，它具有破碎比大，生產能力高的優點。顎式旋轉破碎機已用于石灰石等中等硬礦石的粗碎。實踐證明，它生產正常，效果好。它是粉碎中硬礦石的一種有前途的設備。

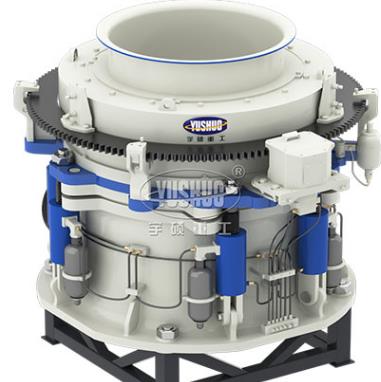

中、細圓錐破碎機也向大型化方向發展。**近，美國諾德伯格公司生產了兩臺 Φ 3050毫米席夢思圓錐破碎機，其處理能力是 Φ 2134毫米席夢思圓錐破碎機的2.25倍。是目前世界上規格**大的中、細圓錐破碎機。液壓圓錐破碎機是中細圓錐破碎機的發展方向，正在各國推廣應用。目前已在國外制造。生產了 φ3048mm的大型液壓圓錐破碎機。
近年來，國外開發了一些新型圓錐破碎機。以下是簡單的介紹:
一種旋轉盤式圓錐破碎機
為了提高細圓錐破碎機的破碎比，并試圖在研磨作業之前更經濟地obtain-6mm細粒產品，美國諾德伯格開發的一種壓力破碎機被稱為旋轉圓錐破碎機。其本質是具有改進的破碎腔形式的圓錐破碎機。它在外觀上與普通的席夢思圓錐破碎機非常相似，但在破碎腔的上部形成了錐形漏斗式的初始破碎區域，工作時充滿了待破碎的物料，形成了類似的 “壓頭” 功能，從而提高了破碎效果。
旋轉圓盤圓錐破碎機吸收了兩種蒙斯圓錐破碎機和基于沖擊作用原理的破碎機的結構特點，利用多層顆粒的內部研磨和沖擊壓力來破碎礦石和物料。該機的主要特點是 :
( 1) 在不受控制的粒度區域增加破碎腔的體積;
(2) 在平行區域改變破碎腔的結構。平行帶很短，但角度卻很平緩，做成環形 “重塊型” 的特殊結構: 礦物材料在破碎腔內形成一層厚厚的環形 “致密堆積層”，并且物料不會在破碎腔中自行向下滑動，而是通過移動錐體的運動將物料排出。它一直在充滿礦物材料的狀態下工作。機器配有旋轉分配板，用于進料，以均勻分配礦石。
破碎機的產品尺寸小且均勻，從而減輕了研磨設備的負荷，屬于超細破碎設備。美國Rex Nord公司生產了36、48、54、66、84英寸五種規格的旋轉圓錐破碎機，并在美國，南非和英國廣泛使用。也是大型的84in旋轉式圓錐破碎機，取代棒磨機是完全可行的，因?yàn)榇罅康纳a(chǎn)實踐表明，84in旋轉式圓錐破碎機的谷物含量低于6毫米，高達67%。替代現場廣泛使用的短頭圓錐破碎機具有重要的現實意義。
B慣性離心圓錐破碎機
前蘇聯21世紀50年代末，開始了大破碎比慣性離心振動圓錐破碎機的實驗研究工作。經過近幾十年的不斷改進和完善，完成了 φ300mm，φ600mm和 φ1750mm礦石破碎機測試一下和定型，**近也完成了 φ2200mm礦石破碎機的工業生產測試一下。通過批量生產和試驗表明，該破碎機破碎產品的粒度可以reach-6mm，占80% 以上。適用于破碎硬和中硬物料，其破碎比可達15-20。
慣性離心式圓錐破碎機的破碎錐不是由偏心鈾套筒驅動，而是由偏心振動器驅動，因此破碎錐的運動受到機械限制。即使在橢圓形和非同心襯套的情況下 (襯套磨損后)，破碎錐體也可以在離心力的作用下沿著外錐體襯套的內錐體表面滾動。由于強大的離心壓力，它可以獲得較大的破碎力。根據物料的硬度和不平衡振動器移動時產生的離心破碎力，破碎腔內物料層的粒度會發生變化。國外選礦廠用 φ1750mm和 φ2000mm慣性離心圓錐破碎機破碎硬質硫化銅礦的結果表明，給礦粒度100毫米，可穩定獲得粒度小于8毫米的90%-95% 開路礦石破碎產品，其中約30% 粒度小于1.6毫米，10% 5% 粒度小于0.071毫米，平均生產能力約為15Dt/h。
